Borulu radyant ısıtma projelerinde “U tipi mi, lineer mi?” sorusu sık sorulur. Bu iki düzen yalnız borunun görünümüyle ayrılmaz; yapının geometrisi, hedeflenen çalışma bölgesi, montaj hattı, egzoz güzergâhı ve bakım erişimi kararı etkiler. Bu nedenle tek bir düzeni her proje için üstün ilan etmek doğru değildir.
BUGASS ürün ailesindeki BRL Serisi lineer, BRU Serisi U tipi borulu radyant yaklaşımını temsil eder. Teknik değerler yalnız ilgili ürünün doğrulanmış dokümanından alınmalıdır.
Lineer yerleşim nasıl düşünülür?

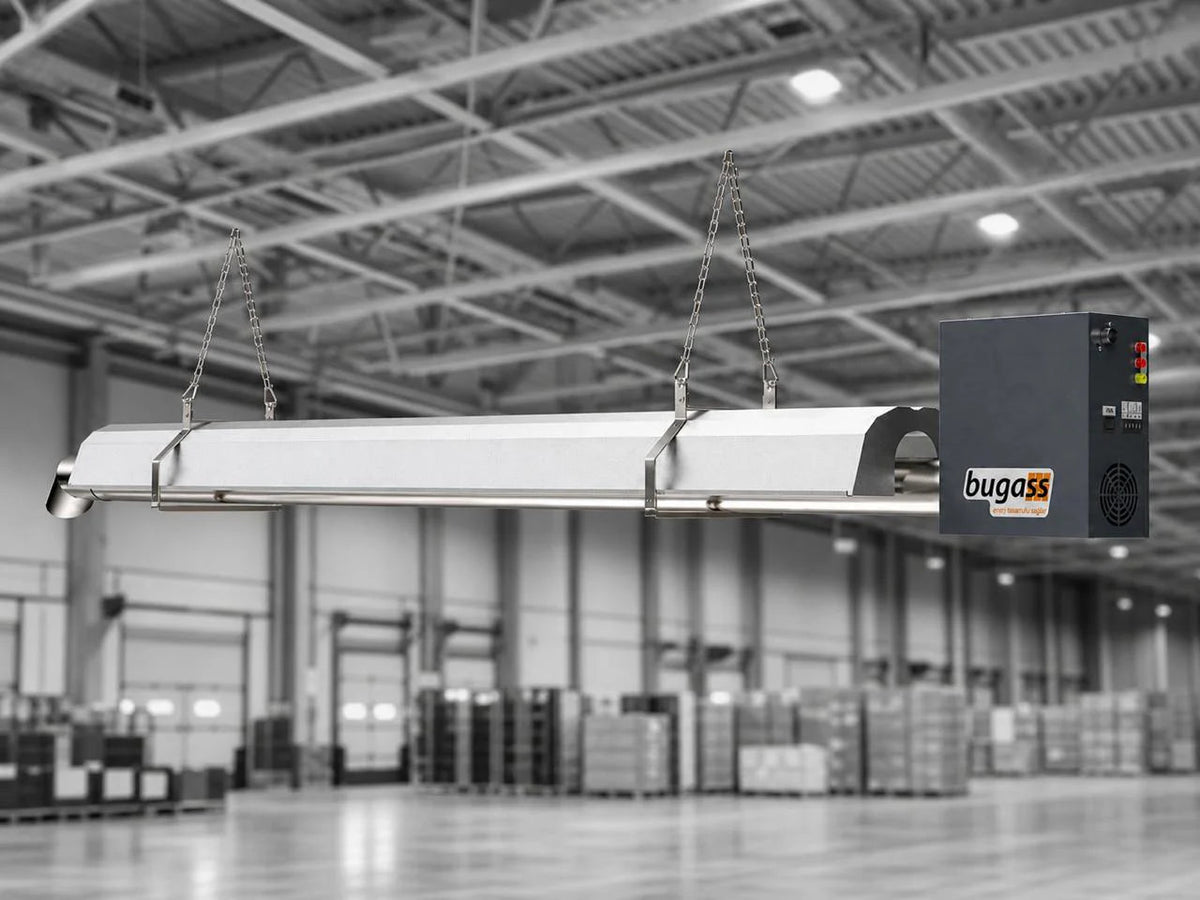

Lineer sistem, uzun bir eksen boyunca ısıtma hattı kurulmasının uygun olduğu yapılarda değerlendirilebilir. Üretim hatları, depo koridorları veya uzun çalışma bölgeleri olası örneklerdir. Ancak kolonlar, vinç yolları, kapılar ve raflar hattın kesintisiz ilerlemesini engelleyebilir.
Yerleşimde cihazın başlangıç ve bitiş noktaları, boru hattının hedef alanla ilişkisi ve servis erişimi birlikte çizilmelidir. Yalnız tavan planı yeterli olmaz; kesit görünüşü montaj yüksekliği ve engelleri gösterir.
U tipi yerleşim nasıl düşünülür?
U tipi düzende gidiş ve dönüş hatları aynı genel bölge içinde yer alır. Bu biçim, yapı geometrisi ve hedef kapsama uygun olduğunda kompakt bir hat düzeni sunabilir. Ancak dönüş bölümünün yerleşimi, askı noktaları ve çevredeki ekipmanlar ayrıntılı incelenmelidir.
BRU için doğrulanmamış mühendislik çizimleri veya başka seriden alınan değerler teknik kanıt olarak kullanılmamalıdır. Güncel belge bulunmadığında doküman talebi oluşturmak güvenli yaklaşımdır.
Yapı geometrisi kararı belirler
Uzun ve dar bir çalışma hattı ile kareye yakın geniş bir üretim bölümü aynı yerleşimi gerektirmez. Çatı makasları, kolon aralıkları, asma katlar, vinçler ve yüksek raflar görünür bir yerleşim sınırı oluşturur. Gelecekte planlanan makine veya raf değişiklikleri de hesaba katılmalıdır.
Yüksek tavanlarda radyant ısıtma yazısı görüş hattı ve engel etkisini; fabrika ve depo projelendirme rehberi kapasite ile yerleşim ilişkisinin temelini açıklar.
Egzoz, bağlantı ve bakım erişimi
Yakıt hattı, elektrik bağlantısı, hava beslemesi ve egzoz güzergâhı ürünün güncel talimatlarına göre planlanmalıdır. Güzergâhın kısa görünmesi tek başına doğru olduğu anlamına gelmez; yapı elemanları, dış çıkış noktası ve yerel uygulama koşulları kontrol edilir.
Brülör, fan, kontrol ve bağlantı bileşenlerine bakım sırasında güvenli ulaşım sağlanmalıdır. Platform veya erişim ekipmanı ihtiyacı baştan çözülmezse sonraki servis çalışmaları zorlaşabilir.
Kontrol bölgeleri ve işletme
Farklı vardiyalarda çalışan hatlar ayrı kontrol bölgeleri gerektirebilir. U tipi ya da lineer düzen seçildikten sonra cihaz grupları gerçek kullanım senaryosuyla eşleştirilmelidir. Kontrol bölgesi sınırları, yalnız boru hattının bittiği yere göre değil, çalışanların ve prosesin konumuna göre belirlenir.
Periyodik gözlem ve bakım düzeni için radyant ısıtıcı bakım rehberine başvurulabilir.
Karşılaştırma soruları
- Yapının uzunluğu ve kolon aralıkları hangi hatta izin veriyor?
- Hedef çalışma bölgeleri doğrusal mı, daha kompakt mı?
- Vinç, raf veya makine görüş hattını kesiyor mu?
- Egzoz ve bağlantı güzergâhı uygulanabilir mi?
- Bakım ekibi temel bileşenlere güvenli erişebilir mi?
- Teknik değerler doğru serinin güncel belgesinden mi alındı?
Sonuç
U tipi ve lineer borulu radyant düzen arasında seçim, yalnız ürün biçimi veya alışkanlıkla yapılmamalıdır. Yapı geometrisi, hedef kapsama, montaj ve bağlantı güzergâhları, kontrol ile servis erişimi birlikte değerlendirilir. Projeniz için projelendirme ve keşif talebi oluşturabilir, genel sistem farkları için karşılaştırma rehberini inceleyebilirsiniz.
